En la siguiente publicación veremos el proceso de carguío de Rieles en la Estación de Collipulli y luego, su distribución en plena vía en el block Pua-Lautaro.

Fotos: 27 y 29 de Noviembre de 2009.

COLLIPULLI: Cancha de acopio y carguío de barras de rieles en patio estación. Vista panorámica del proceso de carga de rieles.








CARGUÍO DE RIELES:

El Tren rielero ha llegado a la Estación de Pua. La Locomotora D-710 que lidera el tren, espera junto a la Vaicar, el momento de salir a distribuir los rieles a plena vía.



Ya ubicado en la línea Principal, el Tren Rielero está armado y listo para salir a ocupar el block.




Tren Rielero ocupando el Block Pua-Lautaro, en pleno proceso de la Distribución de las barras de rieles.








DRESINA MATISA_Registradora de Vía VC-101

La registradora de Vía VC-101 es una máquina diseñada para detectar todas las fallas que están en la vía. En su interior, cuenta con un panel que tiene siete lápices, más un rollo de papel, que y de acuerdo a la velocidad, estos lápices grafican en el rollo de papel, todas las fallas que vaya detectando.
La Dresina Matisa, cuenta además, con tres carros palpadores que entregan individualmente, información del estado de la vía:


CARRO DELANTERO: Nivelación.
CARRO MEDIO : Corrección de trocha.
CARRO TRASERO : Ancho de vía.

Cada uno de estos carros tienen cadenas que van conectadas al panel de información (esto es muy parecido a un sismógrafo). Todo el resultado que grafica esta máquina es analizado por el Técnico de Vía, quien, una vez realizado el análisis, informa al personal de vía del sector, para sacar las fallas detectadas.

Información Entregada por el Señor: HÉCTOR POZO CASTRO.
Fotos: Laja, Abril y Junio de 2009.






CABINA DE LA DRESINA MATISA:
PANEL:



 EN EL ROLLO DE PAPEL, VA QUEDANDO REGISTRADO EL ANÁLISIS DE ESTADO DE LA VÍA.




COMANDOS DE LA DRESINA MATISA VC-101.



Instantes en que personal de la Dresina Matisa comienza la faena de instalar el Carro palpador trasero.

CADENA QUE VA CONECTADA AL PANEL DE INFORMACIÓN.

Personal de la Dresina Matisa, ajustando el carro trasero.

CARRO MEDIO:


CARRO TRASERO:






CARRO DELANTERO:



PREPARÁNDO LOS LÁPICES REGISTRADORES:

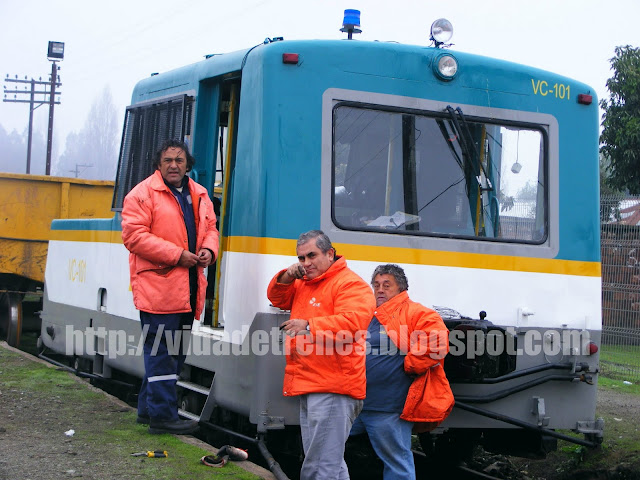

PERSONAL DE LA DRESINA MATISA: El Señor Héctor Pozo, quien cooperó con esta información, es quien está ubicado al lado de la muela de la Dresina.





 En la Cabina de la Dresina Matisa.
